Instalar un Lector de Tarjetas/Credenciales Magnéticas
Last Updated 3 years ago
Para instalar un lector de Credenciales magnéticas::
A) Según el Modelo de Lector:

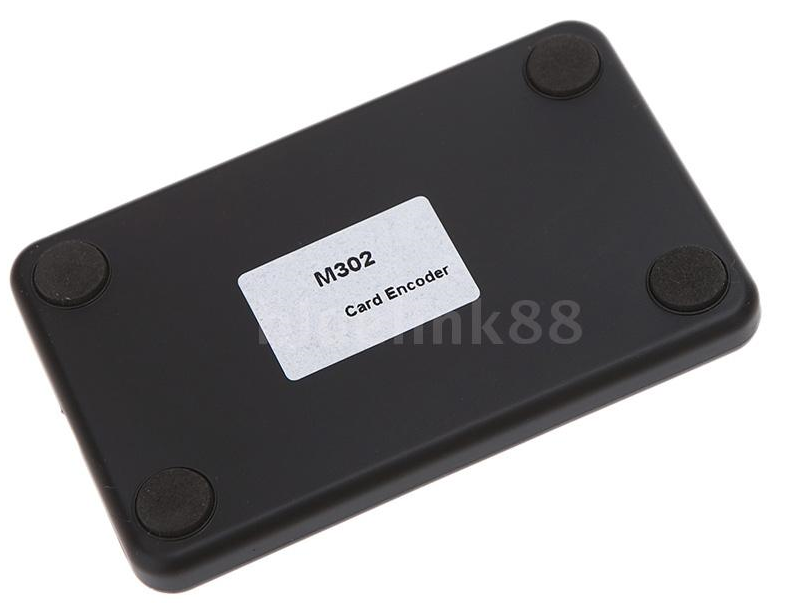

MiFare M302 (U otro Emulador de Puerto Serie/COM directo USB)
1) Conectar el Lector a un puerto USB 2.0 o 3.0
2) Instalar el Driver que se descarga el siguiente link:
cleversoftsolutions.com/descargas/lectores_credenciales/mifare/m302/driver.zip
3) Ir a Panel de Control -> Hacer clic en Sistema

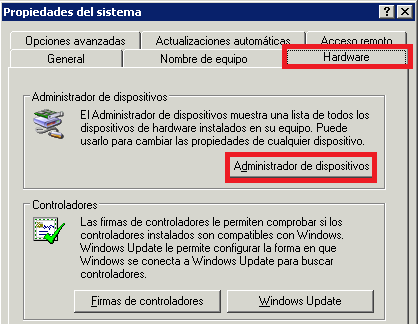

4) Si se posee Windows XP:
Elegir la solapa Hardware -> Administrador de Dispositivos

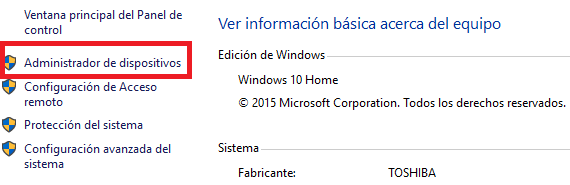

Si se posee Windows 7 o superior:

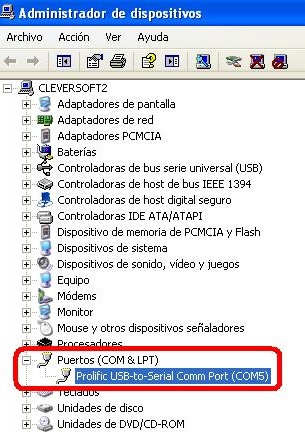

Administrador de dispositivos
5) Verificar que Nro. de Puerto COM se asigno al Lector Magnético.
6) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/

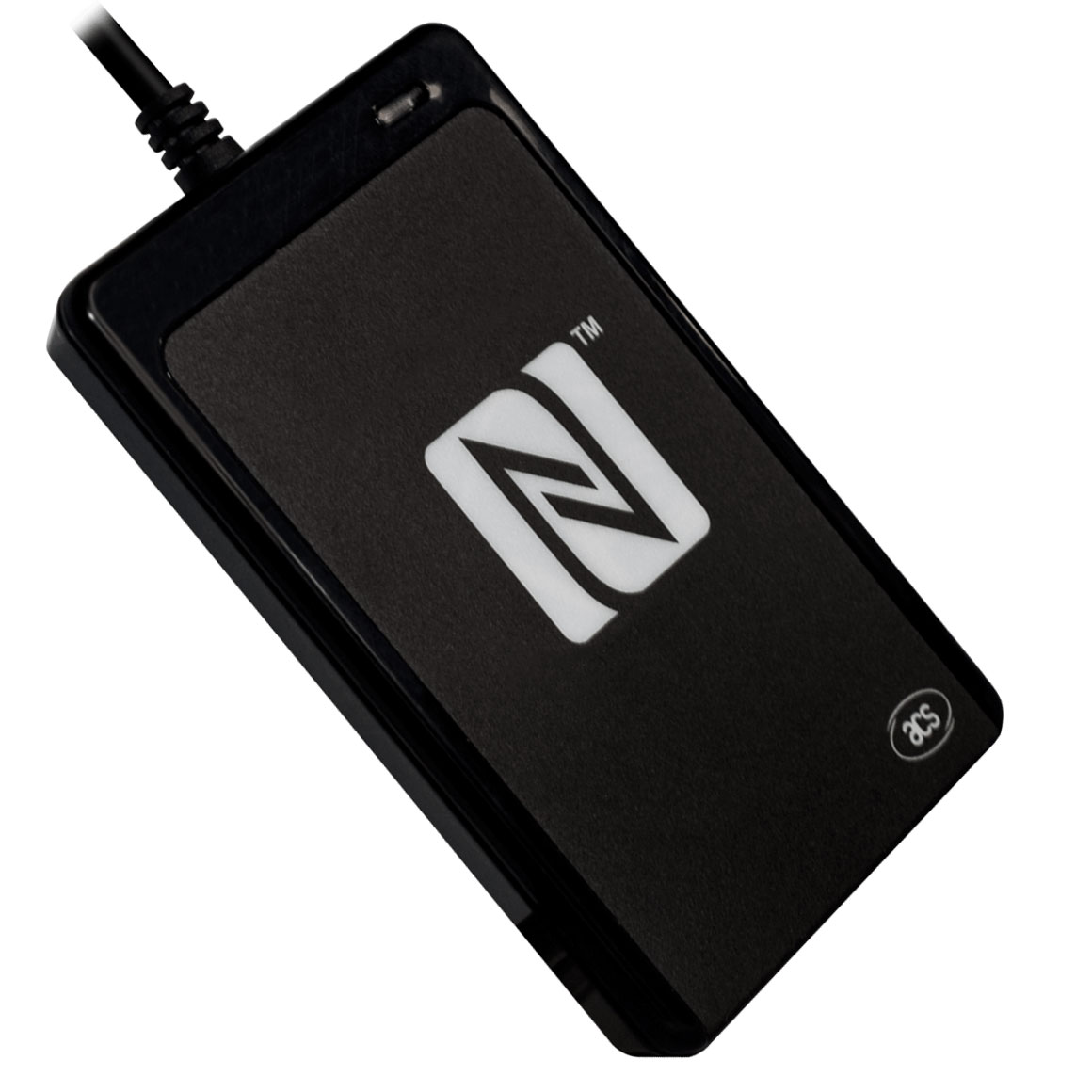

MiFare ACS ACR1252U
1) Conectar el Lector a un puerto USB 2.0 o 3.0
2) Instalar el Driver que se descarga el siguiente link:
cleversoftsolutions.com/descargas/lectores_credenciales/mifare/acsacr1252u/driver.zip
3) Instalar el Framework .NET 3.5.
Se puede descargar desde el siguiente link:
cleversoftsolutions.com/descargas/herramientas_soporte/FrameworkDotNET/3.5/espanol/dotnetfx35.exe
4) Verificar que se dispone de una versión del sistema Cleversoft ERP/CLUB 16.0906 o superior
5) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/

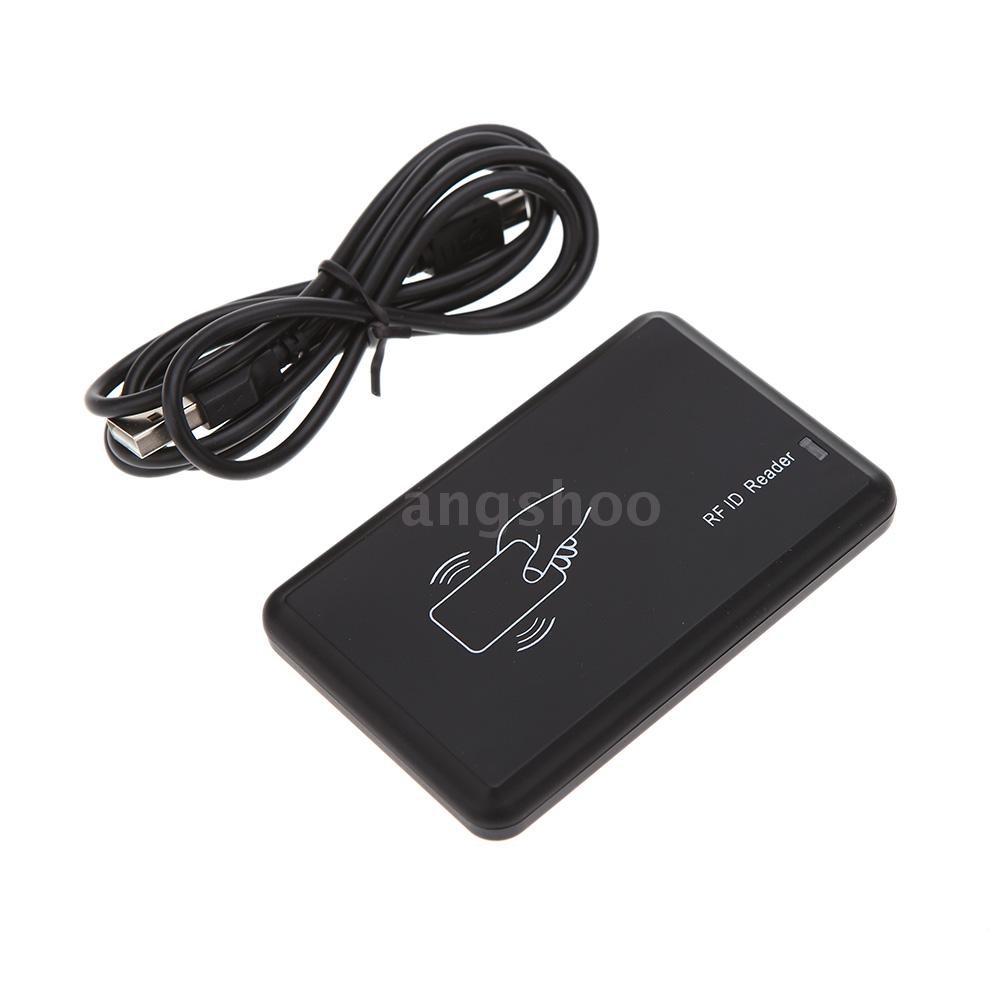

MiFare M301 (U otro emulador Teclado directo USB)
1) Conectar el Lector a un puerto USB 2.0 o 3.0
2) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/

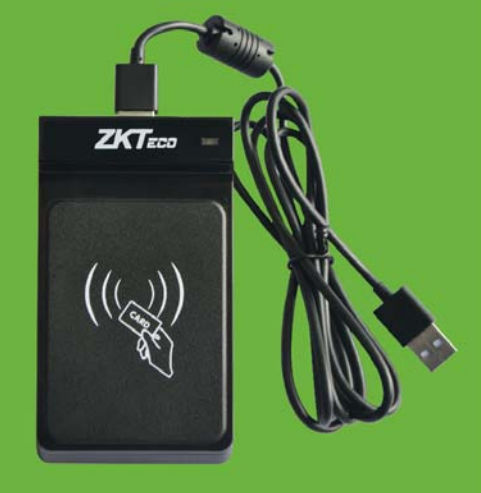

MiFare CR20M (emulador Teclado directo USB)
1) Conectar el Lector a un puerto USB 2.0 o 3.0
2) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/

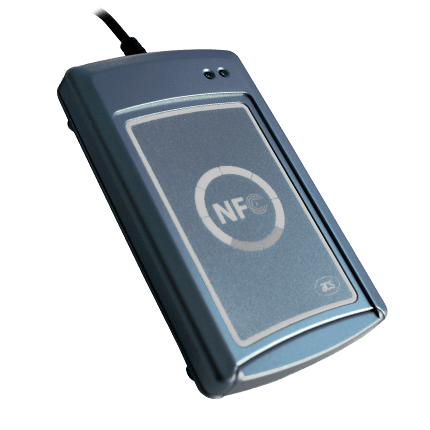

ACS ACR122S
1) Conectar el Lector a un puerto USB 2.0 o 3.0 (para que el lector reciba la alimentación de 5V, por este puerto USB NO hay comunicación)
2) Conectar el puerto Serie del lector a la PC (AMBOS CABLES DEBEN ESTAR CONECTADOS)
Nota: En caso de no tener un Puerto Serie/COM disponible en la PC, se puede adquirir una Placa PCI con Puertos Series DB9 o un adaptador Serie a USB
Nota 2: En caso de opotar por un adaptador Serie a USB se recomienda la marca MANHATTAN (Modelos 205146, 205153, 151801). Las marcas genéricas suelen traer conflictos con la instalación del driver con distintos sistemas operativos.
El driver del Adaptador Puerto Serie Manhattan se puede descargar desde el siguiente link (Los drivers se deberán instalar antes de conectar el lector):
cleversoftsolutions.com/descargas/lectores_credenciales/mifare/adaptor_serie_manhattan/driver.zip
3) Ir a Panel de Control -> Hacer clic en Sistema
4) Si se posee Windows XP:
Elegir la solapa Hardware -> Administrador de Dispositivos
Si se posee Windows 7 o superior:
Administrador de dispositivos
5) Verificar que Nro. de Puerto COM se asigno al Lector Magnético (o al adaptador USB en caso de poseer uno).
6) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/
MiFare Puerto Serie (Con Ficha DB9 + Fuente Externa)
1) Conectar el puerto Serie del lector a la PC.
Nota: En caso de no tener un Puerto Serie/COM disponible en la PC, se puede adquirir una Placa PCI con Puertos Series DB9 o un adaptador Serie a USB
Nota 2: En caso de opotar por un adaptador Serie a USB se recomienda la marca MANHATTAN (Modelos 205146, 205153, 151801). Las marcas genéricas suelen traer conflictos con la instalación del driver con distintos sistemas operativos.
El driver del Adaptador Puerto Serie Manhattan se puede descargar desde el siguiente link (Los drivers se deberán instalar antes de conectar el lector):
cleversoftsolutions.com/descargas/lectores_credenciales/mifare/adaptor_serie_manhattan/driver.zip
2) Conectar el transformador a un enchufe libre.
3) Ir a Panel de Control -> Hacer clic en Sistema
4) Si se posee Windows XP:
Elegir la solapa Hardware -> Administrador de Dispositivos
Si se posee Windows 7 o superior:
Administrador de dispositivos
5) Verificar que Nro. de Puerto COM se asigno al Lector Magnético (o al adaptador USB en caso de poseer uno).
6) Seguir el paso B) de este manual
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------*/
B) Abrir el Sistema CleverSoft - Módulo CLUB

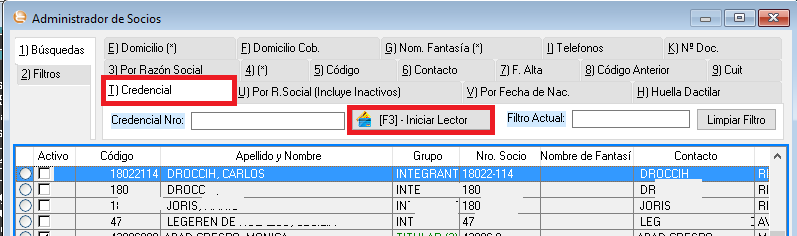

C) Ir a Socios -> Administrador de Socios -> Ir a la solapa "Credencial"
D) Hacer clic en "Iniciar Lector"

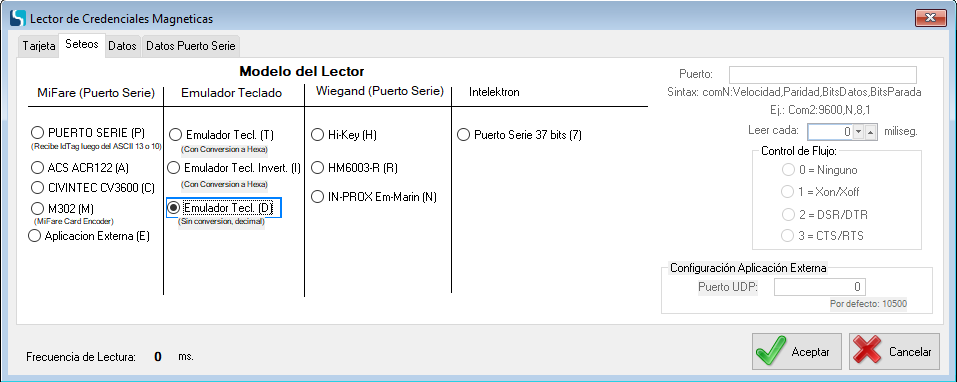

F) Ir a la solapa Seteos
G) Dependiendo del lector que se posee seleccionar:
MiFare M302: Tildar M302 y en Puerto: COMX:9600,N,8,1 (Donde X es el número de puerto COM que se verificó en el Administrador de Dispositivos) y en Leer Cada: 5 miliseg
MiFare ACS ACR1252U: Tildar Aplicación Externa y Puerto UDP: 10500 (Esto hará que cuando necesite leer una credencial abrirá la aplicación CleverACSACR1252U.exe y se comunique con ella)
MiFare M301: Tildar Emulador Tecl. Invert.
MiFare CR20M: Tildar Emulador Tecl. (D).
ACS ACR122S: Tildar ACS ACR122, en Puerto: COMX:9600,N,8,1 (Donde X es el número de puerto COM que se verificó en el Administrador de Dispositivos) y en Leer Cada: 5 miliseg
MiFare Puerto Serie : Tildar PUERTO SERIE y en Puerto colocar la velocidad según las especificaciones del dispositivo.
H) Hacer clic en aceptar. Con esto ya está configurado el lector en la PC
Nota: la configuración es por PC, no es a nivel global.
